DualPipe学习记录

Deepseek V3选择仍使用ZeRO-1

采用了16路流水并行和64路专家并行

1.Zero Bubble Pipeline Parallelism

这里B是做梯度计算，W是做梯度更新，往常来说，是所有backward做完，才一次性做所有的参数更新，分开后，即一个b一个w

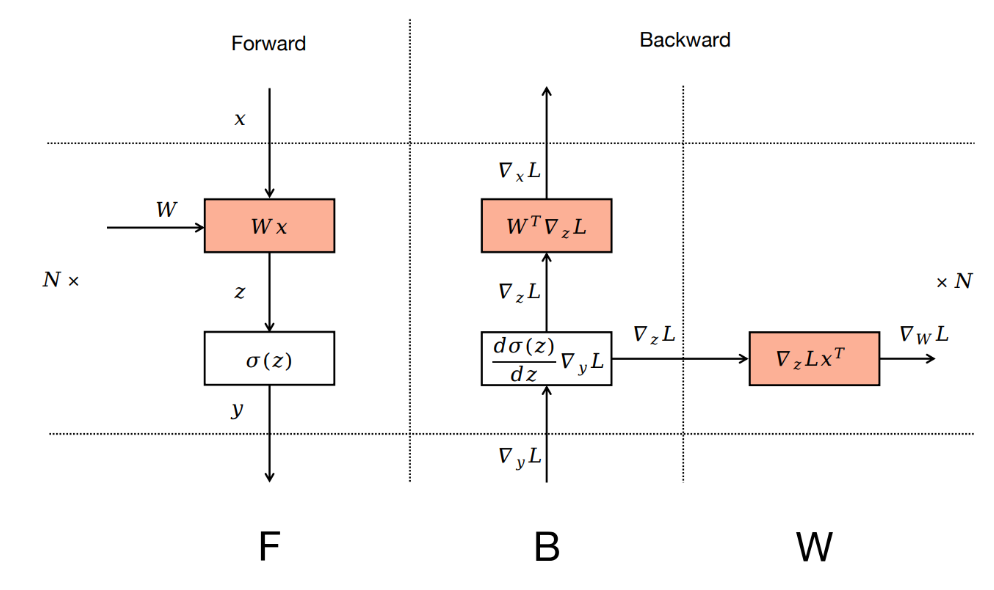

B对应输入的activation x求导(在模型中可以看做隐藏层结果计算这一步，对隐藏层yi求导)，W即对权重w求导，backward过程中，第i-1层的梯度计算，只需要得到第i层输入xi(等价第i-1层输出，yi-1)的梯度，因此第i-1层的B阶段依赖于第i层的B阶段，而 $W_i$ 只依赖于 $B_i$ ，在 $B_i$ 计算完成后即可。

ZeRO-1即使用的zero_bubble策略

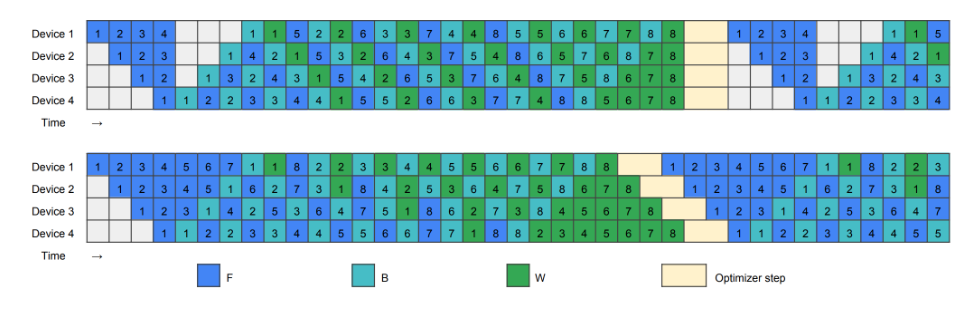

ZB1（上图）即峰值显存约为4个micro_batch，ZB2(下图)即峰值显存增加为8个micro_batch

2.专家并行

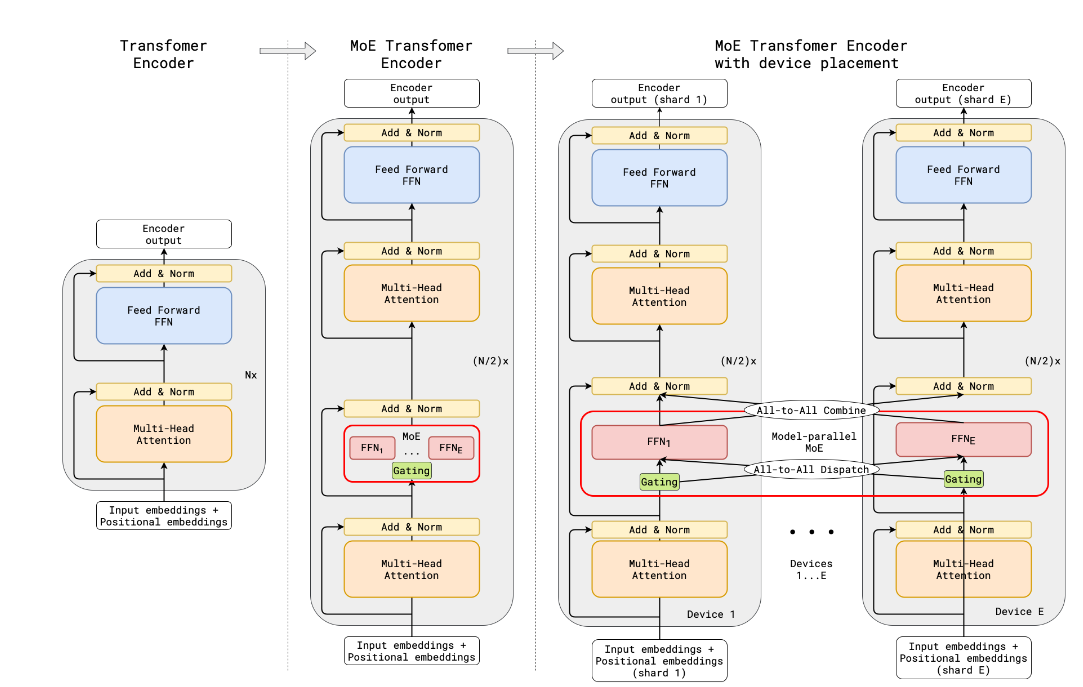

读Gshard理解专家并行：GShard: Scaling Giant Models with Conditional Computation and Automatic Sharding：链接：[2006.16668] GShard: Scaling Giant Models with Conditional Computation and Automatic Sharding

在MoE(mixture of expert)网络中，包含expert部分，门控网络，以及all to all操作, FFN的输入为attention层的输出归一化后的结果。

2.1 forward阶段

forward过程中，包括了四个主要的步骤：

multi-head Latent attention层的计算；
all-to-all dispatch，信息分发到各个node；为的是计算moe做准备（总是需要把token分发到M个机器上）
model parallel MOE，模型并行MOE，也就是deepseekMOE；各专家独立执行FFN，即多个Experts，（仅仅前n_dense_layers个为MLP层，其它都为MOE层，一般n_dense_layers=1，在671B模型中，n_dense_layers=3）；
all-to-all combine，M个机器的MOE计算完成之后，将各专家的输出加权求和，返回最终结果。

即 ATTN(F)->DISPATCH(F)->MLP(F)->COMBINE(F)

forward具体数据流：

前向过程的整体流程是输入一个batch的数据，紧接着对每个token进行embedding，采用RMSNorm做归一化，接着输入到MLA层进行注意力的计算，紧接着将attention的输出结果和embedding后的输入进行相加，并经过RMSNorm归一化，得到MLP层的输入，输入后会通过门控网络选择相关的专家，紧接着使用 all to all dispatch将结果发送到选出的专家，每个设备上用当前同一批专家做计算，在经过all to all combine 将结果聚合，得到当前block的输出 $h_t$ 。

2.2 backward阶段

与前向过程反过来求梯度

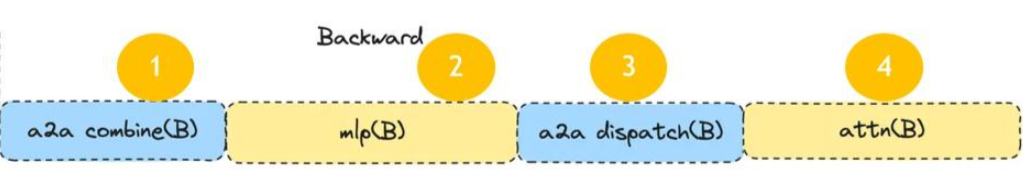

COMBINE(B)->MLP(B)->DISPATCH(B)->ATTN(B)

而deepseek_V3又将其backward阶段分为了B和W，即B对应输入的activation x求导(在模型中可以看做隐藏层结果计算这一步，对隐藏层yi求导)，W即对权重w求导，backward过程中，第i-1层的梯度计算，只需要得到第i层输入xi(等价第i-1层输出，yi-1)的梯度，因此第i-1层的B阶段依赖于第i层的B阶段，而 $W_i$ 只依赖于 $B_i$ ，在 $B_i$ 计算完成后即可。

backward具体数据流：

在进行backward时首先计算损失函数梯度，即对模型输出y的梯度，紧接着采用all to all

2.3 门控网络

使用softmax或者sigmoid（选这个要做归一化），用于计算传入的token相对于每个expert的权重，门控函数满足两个目标：

负载均衡：直接根据softmax的概率分布选择最优秀的k个专家这种方法容易出现负载不均衡现象，即大多数令牌被分配到少部分专家，而其它专家都没有被分配过，即未训练到。
规模效率：在大规模数据（百万级输入）和专家数量（千级专家）下，通过高效的并行设计和资源利用，保持系统整体计算效率和资源利用率的能力。

门控网络中的设计：

专家容量：会限制专家处理的令牌数量低于某个阈值，N为训练批次中的总token数，E为专家数，则专家容量设置为O(N/E),当有专家被选中的token数超出阈值时，token会被认为是溢出的，此时g(s,E),即第E个专家对于第s个token的门控网络输出为零向量，也就是设置为未选中该专家，这些溢出的token会根据残差连接和MOE层的输出结合，输入到下一层。因此可以看出来，最终MOE输出的结果和每一层输入的数据 $X_s$ 的size是保持一致的(在deepseek-v3开源出来的模型代码中，有用counts记录该批次中所有token分配给专家后，每个专家拥有几个token，但是未使用counts做这样约束)
本地组分发：将训练批中的所有token均匀分配到G组中的本地组，每组包含S=N/G个令牌，并行处理，每组每个专家能分配的token数为2N/(G・E)，E为每组中的专家数。
辅助损失： $l_{aux}$ ，被添加到模型的总损失函数中，，k为常数因子， $l_{nll}$ 为原损失， $l_{aux}$ 中E为专家数，Ce/S 表示输入路由到每个专家上的分数，me表示平均门限分数。
随机路由选择：MOE最终输出为选中专家（topk，deepseek-v3给的代码中是6）的加权平均数，在GSshard论文中说的是tok为2时，次优专家以其权重成比例的概率决定是否分配给第二个专家，分配则该token分配了两个专家，否则只分配了一个专家。

2.4 Expert网络

输入为 attention经过标准化后的输出，一般为全连接层，被选中的expert将进行计算，在经过all to all通信，将每个专家网络的输出发回给原来的请求设备，进行加权求和，得到当前block的输出。

2.3 Attention层

一般就是transformer的attention层

3.Deepseek-v3中的模型层

3.1 基础模型结构

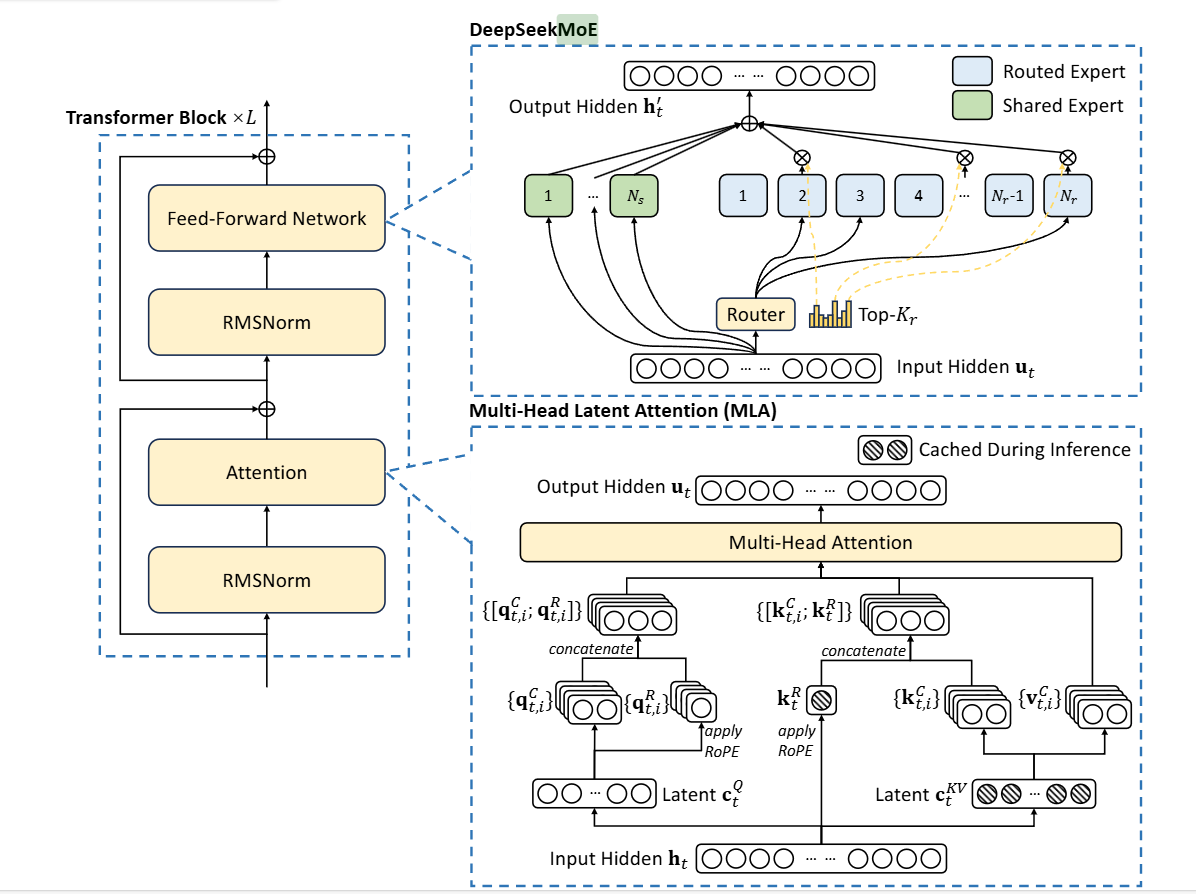

RMSNorm为均方根标准化，公式如3.1所示，其中RMS(x)如公式3.2所示，γ为可学习参数。FFN即为DeepSeekMoE，Attention部分，即为MLA。

y=\frac{x}{\mathrm{RMS}(x)}\odot\gamma

公式3.1

\mathrm{RMS}(x)=\sqrt{\frac{1}{n}\sum_{i=1}^nx_i^2+\epsilon}

公式3.2

3.2 DeepSeekMoE

其中，shared Expert为Worker之间共享的，参数也会同步共享，而Routed Expert则是路由专家，每个Worker独有的，在门控网络部分，即如图的Router部分，Deepseek-V3中引入了无辅助损耗负载均衡，同时使用sigmoid函数作为亲和力得分的计算。具体公式如下：

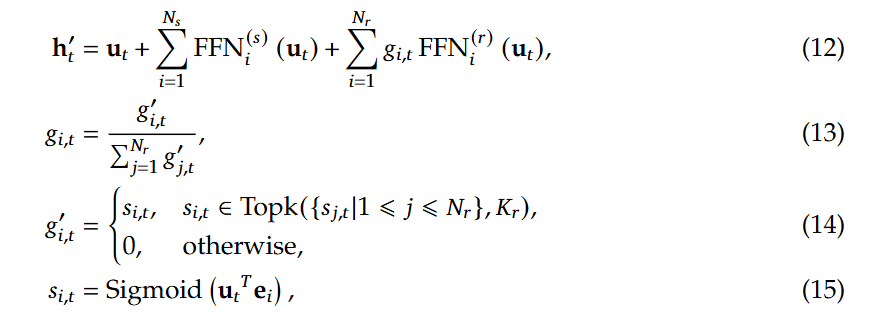

这里的 $h'_t$ 的每一项分别为 input hidden 、共享专家输出之和，以及路由专家的加权求和，这里的权重 $g_{i,t}$ 是通过对每个 $g'_{i,t}$ 归一化得到的，除了tok个最大的亲和力得分的 $g'_{i,t}$ 为 $S_{i,t}$ ，其它均为0，这里的 $g_{i,t}$ 即门限值，即与FFN输出相乘的权重。 $e_i$ 是第i个专家的质心向量：在特征空间中，一个类别或簇的所有样本的特征向量的平均值，代表该类别/簇的中心位置。

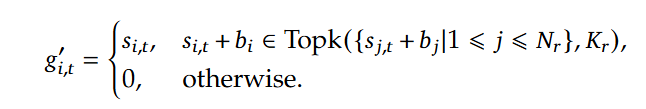

而无辅助损耗负载均衡(Auxiliary-Loss-Free Load Balancing),对应公式如下，在训练步骤的每个批次，会对专家负荷进行监控，每一步结束时，对应的专家超载，则将偏差项减小γ，若负载不足，则增大，其中 γ 是一个称为偏差更新速度的超参数，偏置b只用于负载均衡。

为了防止任何单个序列内的极端不平衡，还采用了一种互补的顺序平衡损耗，

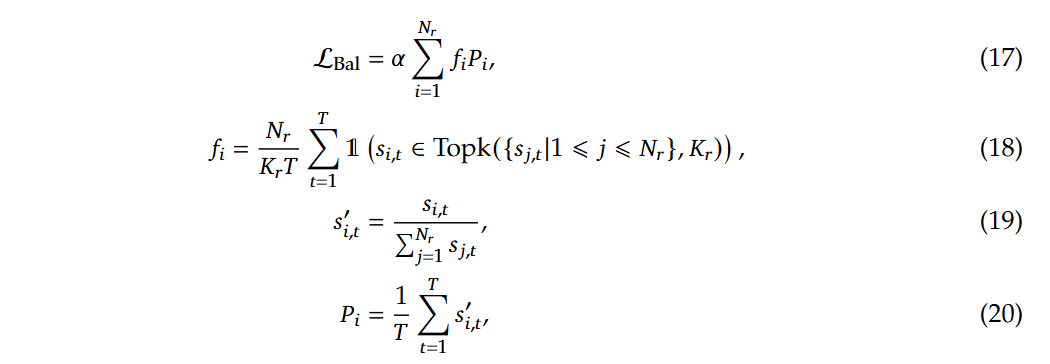

如公式(19)所示，为第i个专家对于第t个token的亲和力得分在所有专家对于该token的亲和力得分下的标准化，而公式(20)得到的 $P_i$ 即为第i个专家对于所有的token的亲和力得分标准化后的均值，对于 $f_i$ ，T表示序列中标记的数量，因此该公式表示(整个序列的所有token对于第i个专家的平均最大亲和力得分，以top_k和T值做平均)* $N_r$ ， $N_r$ 即路由专家的个数。α是一个超参数，会设置为一个很小的值。

3.3 MTP Modules

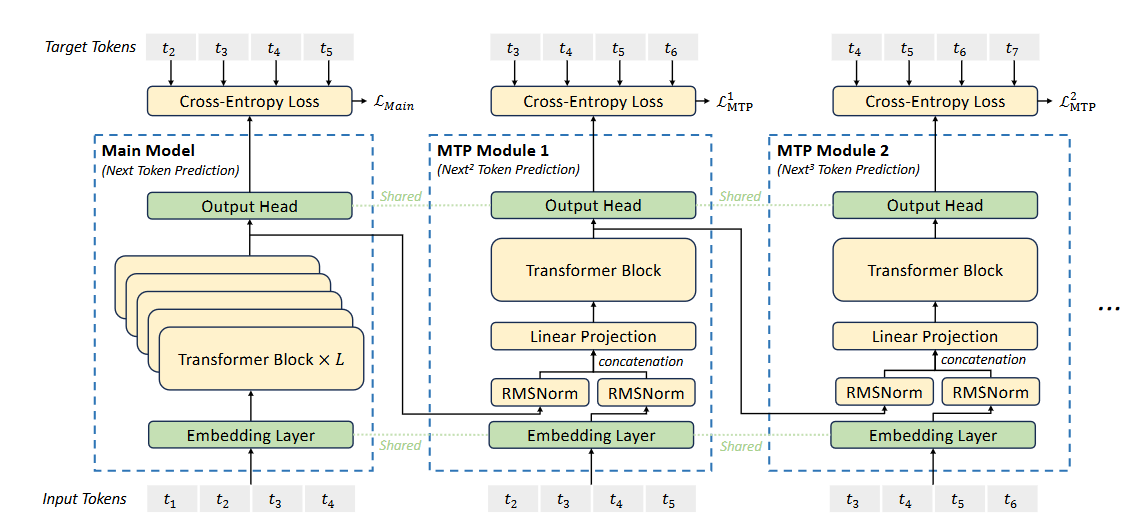

4. DualPipe的实现逻辑

4.1 一些注意事项：

1. 路由专家必须能均分到各个设备上

文章提到每个token最多分配到4个node上（大概是最多分配给四个机器上）为了有效地利用 IB 和 NVLink 的不同带宽，这样，通过 IB 和 NVLink 的通信完全重叠，每个令牌可以有效地选择平均每个节点 3.2 个专家。
从model.py代码中看出，一个transformer网络由多个block组成，每个block都含有一个MOE网络，而在每个MOE网络中，都会初始化专家网络，因此每一个block的专家是独立的：

    self.experts = nn.ModuleList([Expert(args.dim, args.moe_inter_dim) if self.experts_start_idx <= i < self.experts_end_idx else None for i in range(self.n_routed_experts)])

同时通过rank来控制每个设备上的专家分配是均匀的：

    	self.n_local_experts = args.n_routed_experts // world_size
        self.n_activated_experts = args.n_activated_experts
        self.experts_start_idx = rank * self.n_local_experts
        self.experts_end_idx = self.experts_start_idx + self.n_local_experts

通信细节：
- 使用 Warp Specialization 技术，将通信任务划分为 IB 发送、NVLink 转发、接收三个阶段，动态分配 GPU 线程。
- 利用 PTX 指令 优化通信块的 L2 缓存访问，减少对计算核心（SM）的占用。

4.2 核心编排部分（通信与计算重叠）

4.2.1 核心编排解读

相比于ZB-PP，除了F,B,W的拆分外，DualPipe还在通信/计算的维度上拆分任务，将F和B过程进一步拆分为：

计算：MLP(F),MLP(B),ATTN(F),ATTN(B)
通信：DISPATCH(F)DISPATCH(B),COMBINE(F),COMBINE(B)

通过调节GPU的流处理器的分配比例，可以保证通信部分的时间和计算的时间匹配上（即途中的上下两行对齐的效果），从而省去因通信而产生的GPU计算空闲。

在模型层分配的设计上，DualPipe中采用了如下的设计：

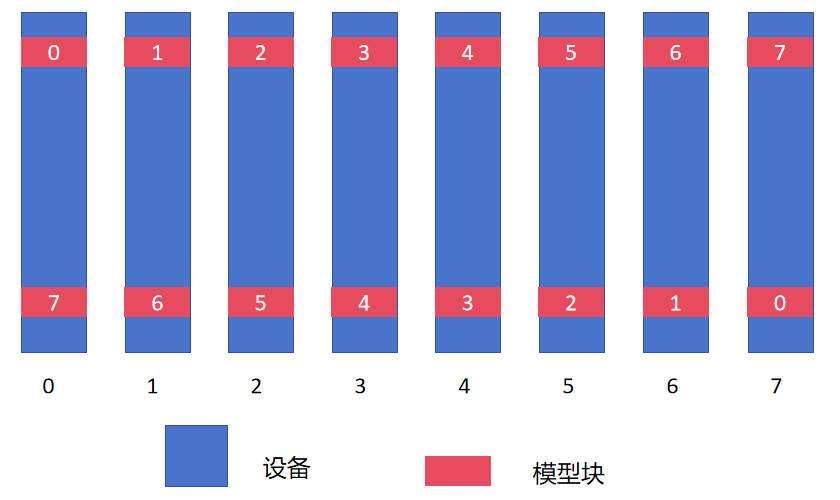

这样的设计使得在前向和后向计算时卡间的顺序都可以保持一致，不同卡上的同一组参数其更新时间也可以保持一致（由图中的上下对称性可知）。同时从两端输入批次进行训练。

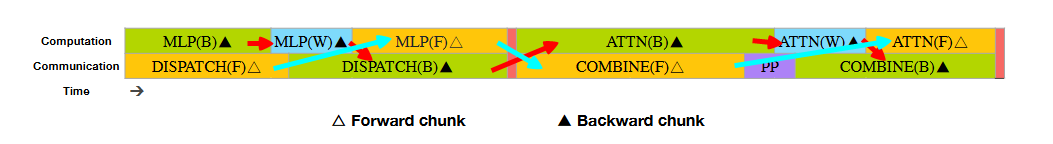

以下是dualpipe的编排情况，如下图所示：

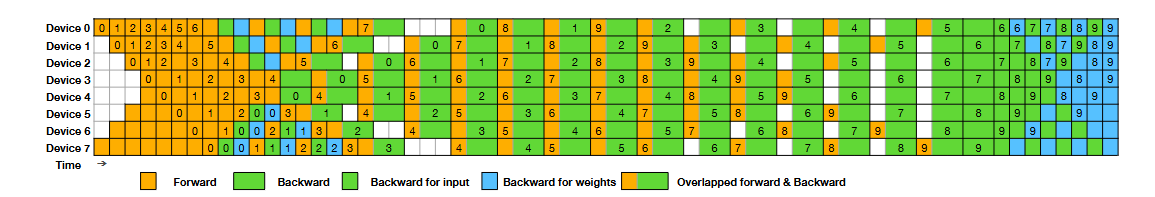

其中：

对应

这样做可以在执行过程中，完全隐藏： all to all和 PP 通信

选用all to all 的原因

动态路由的不可预测性，无法提前确定通信目标。
批次内专家覆盖的全局性，导致设备间需交换全量数据。
硬件优化的集体通信效率，远高于动态点对点通信。
反向传播的对称性需求，确保梯度正确传递。

通信与计算overlap部分的分析：

红色箭头和蓝色箭头分别代表一个micro_batch，因为每个设备上保留了两个模型块，所以分别是从设备0 和设备 7 对称开始，在某个阶段，在同一个设备上，出现一个模型块做forward，另一个模型块做backward，并且编排后可重叠计算与通信。

此时需要注意的一个点，从Time的指向来看，先进行了dispatch(F),然后是MLP(F)，但是通过模型层我们可以发现，正常来说应该是先进行attn(F),再把attn(F)的结果dispatch出去，因此笔者认为，此时的dispatch(F)，MLP(F),COMBINE(F)均为上一个block的forward，而attn(F)为下一个block的forward部分，一个block代表一个隐藏层，每个设备上有多个block

图中紫色的PP部分是在做pp_stage之间的数据传输，只在最后一个block中会出现。

4.2.2 attention后的dispatch在代码中的具体体现

在attention阶段，是多个设备并行计算，再使用all_reduce，最终每个设备上都有了attention后的结果，在MOE阶段，其它设备的专家就可以并行处理这个值。

4.2.3 MOE后的combine在代码中的具体体现

多个专家处理完y以后，将其累加，得到MOE的输出结果，即combine

4.3 对应bubble与峰值显存值分析：

bubule分为四个阶段计算： $B_i$ =B-W（表示对输入求梯度）

(1) 在forward过程中机器等待造成的buble，这里之所以是pp/2，是因为整个流水并行是相对中间对称的，因此经过最中间的设备后，无需再等待。

(\frac{pp}{2}-1)\times F

(2) $B_i$ 与F的时间差

(\frac{pp}{2}-1)\times(B_i-F)=(\frac{pp}{2}-1)\times(B-W-F)

(3) F&B与一个backward的时间差

(\frac{pp}{2}-1)\times(F\&B-B)

(4) $B_i$ 与W的时间差

(\frac{pp}{2}-1)\times(B_i-W)=(\frac{pp}{2}-1)\times(B-2W)

4.4 编排分析

原论文未给出编排逻辑，因此在此做了自行总结

首先可以发现的是，整个规律分为

warm_up部分，先做一些forward，然后做1F1B+最后一个F
steady部分，做F&B，可能包含F不够了，只做backward的部分。
cool_down部分，对剩余的backward进行排列
acc_step>=pp_degree

4.4.1 pp_degree=4,acc_step=4

规律：

GPU1 和 GPU 4 有 实际的3 个 F & B,GPU 2 和 GPU 3 有 4 个 F & B
GPU1经过一个模型块2的1F1B(即F做完，立刻做B)后，再经过一个模型块2的1F，开始做（3+2）个F&B，并且是两个模型块交替进行，若此时模型块1的forward部分的micro_batch不够了，则只添加模型块2的backward；GPU4与之刚好相反排列。
GPU2编排两组两个模型块交替的forward后，开始做（4+2）个F&B，并且是两个模型块交替进行，若此时模型块1的forward部分的micro_batch不够了，则只添加模型块2的backward，GPU3与之刚好相反排列。

在cool_down阶段，假设pp_stage从0开始，

若pp_stage<pp_degree/2,则，先排pp_stage个 $B_i$ ，第0块和第1块交替进行（由steady阶段的最后一个backward决定先排哪块的 $B_i$ ，例如steady阶段的最后一个backward是第0块的，则此时先排第一块的），紧接着排（pp_degree/2-pp_stage）对 $B_i$ 和W（注意这里的 $B_i$ 和W并不是一组backward），再排 pp_stage个W（同样是模型块1和2交替排，如果某个模型块W没了，就排另一个）。

若pp_stage>=pp_degree/2,则，将pp_stage替换为pp_degree-pp_stage-1即可。

4.4.2 pp_degree=4,acc_step=6

GPU1 和 GPU 4 有 实际的7个 F & B,GPU 2 和 GPU 3 有 8 个 F & B
GPU1经过一个模型块2的1F1B(即F做完，立刻做B)后，再经过一个模型块2的1F，开始做（7+2）个F&B，并且是两个模型块交替进行，若此时模型块1的forward部分的micro_batch不够了，则只添加模型块2的backward；GPU4与之刚好相反排列。
GPU2编排两组两个模型块交替的forward后，开始做（8+2）个F&B，并且是两个模型块交替进行，若此时模型块1的forward部分的micro_batch不够了，则只添加模型块2的backward，GPU3与之刚好相反排列。
warm_up阶段和cool_down阶段的步数与 pp_degree=4,acc_step=4 相同。

4.4.3 pp_degree=6,acc_step=6

用5.1.4总结的编排规律计算，做验证：

1.pp_stage: 0

=== Warm-up阶段 === 1.1 5个Forward (模型块0) 1.2 0组双Forward: 1.3 2个Forward-Backward (模型块1) 1.4 1个Forward (模型块1)
