ShardingStage1_Zero1两种实现
DygraphShardingOptimizer简单介绍
ZeRo是由DeepSpeed提出的优化方法，一开始主要是为了缓解DP场景下的显存压力。分为:
ZeRo-1: 优化器状态分片
ZeRo-2: 优化器状态与梯度分片
ZeRo-3: 优化器状态、梯度和模型权重参数分片
当前paddle中实现的DygraphShardingOptimizer和DygraphShardingOptimizerV2的思想和Zero-1的思想是相对应的，即仅仅对优化器状态进行分片，分摊到不同卡上。
1.DygraphShardingOptimizer
主要划分param的方法如下图所示（划分前可以选择是否对param按大小排序）：
这里注意，首先，param的划分，是参数间的划分，不会对一个param内部去做切分；其次param在内存中可能是非连续存储的，并且这里分配param，仅仅做param到rank的映射，并不改变param在内存中存储的位置。对于DygraphShardingOptimizer的参数划分比较简单，其重点在于两个操作，tensor_fusion和communication_overlap，因此在后续主要介绍这两点。
1.1 tensor_fusion
为了提高整个计算效率，DygraphShardingOptimizer可以选择是否做参数聚合，整个调用链路如下：
_tensor_fusion -> fused_parameters -> _fused_parameters_impl -> obtain_storage -> 创建FusedCommBuffer
而聚合的param列表，在聚合前，会经过不同类型做层层筛选，筛选流程如下：
先根据sharding_rank划分，接着根据dtype、dist、need_clip等属性划分，再根据是否是decay_param做划分，最后会根据设定的group_size，使用贪婪算法，即每放满一个group，就另外新建一个group放置param。而聚合param，主要用到的类是FusedCommBuffer，注意当前rank上的所有group包含的param，只有当前rank上分到的param,因此FusedCommBuffer处理的也仅仅是当前rank对应的param，而这一点会和DygraphShardingOptimizer有所区别。
FusedCommBuffer这个类的主要作用其实就是为了将同一个group的所有param给放到一个连续的内存上，首先它会将param的维度展开摊平成一维，接着乘以dtype对应的字节大小，得到整个param对应的字节大小，紧接着进行内存对齐，目前gpu，xpu，npu都是256（这里做内存对齐的主要目的是提高内存访问效率）
如上图图1所示，如果不做内存对齐，可能访问一 个param要连续访问两个内存块，而如果做了内存对齐，此时只用访问一个内存块，提高了访存效率。
这里做了param对齐后，接着同样会对grad也按照上述方法做对齐，将grad也放置到一个连续的内存空间，buffer大小和param_buffer的大小是一样的。（注意这里提到的参数与参数梯度，都是optimizer_param_list中的参数，而实际每个rank上的model的param仍然都是全量的，只是优化器视角，以及后续创建的优化器状态是会划分了的）。
1.2 comm_overlap
这里如果设置了通信重叠，则对于每个param，都会注册一个backward的hook，在反向过程中，每当当前这个param的grad计算完成后，就会立即触发hook，做add_grad操作，而add_grad操作主要作用是对计算好的grad做grad通信，其中如果设置了release_grads，则每次调用buffer._comm_grads后，都会清除掉当前的grad_buffer，因此，在add_grad中如果判断设置了release_grads，则会调用_copy_grad_to_buffer函数，再次初始化grad_buffer，并将新一轮的grad映射到grad_buffer上。
这里需要注意代码：
如果设置了acc_step，则会不断累积，当Fusedcommbuffer里的每一个param都做了acc_step次反向后，才会做一个grad通信，而在acc_step次之前，每一次计算得到的grad，会通过add_操作，进行累积。
通信时，可以根据reduce_op，选择是做average还是sum；同时也会根据act来选择做ALL_REDUCE、REDUCE、还是Reduce_Scater。comm_overlap场景下，comm_group为None(默认在sharding_group中通信)时，只能用ALL_REDUCE。这里会直接更新grad_storage的数据，其实就是grad_buffer。而因为param.grad的内存已经映射到了grad_buffer上，因此会直接同步更新。
1.3 总结总体流程图
最后optimizer获得需要的grad后，会进行参数更新。最后在_sharding_sync_parameters中，使用broadcast通信做参数同步，这里也可以选择broadcast_overlap，给layer_forward注册hook，则当前layer只需要等待它所涉及的参数全部更新完毕，即可立刻开始做forward。注意只给leaf layers注册即可，因为它是最先实际执行完它自己整个的forward的，而它的parent_layer都依赖于它计算出的数据结果
2.DygraphShardingOptimizerV2
V2与V1的主要区别是V2会将当前group中的所有param全部展平成一维，再做均匀切分到每个sharding_rank上，因此V2是有可能切分某一个param的，即该param会存在多个分片在不同的sharding_rank上，这是与V1最大的区别，而这个展平操作其实也会间接做fused_tensor操作，因此V2是不需要设置fused_tensor的，其核心代码入口主要如下：
build_comm_buffers:

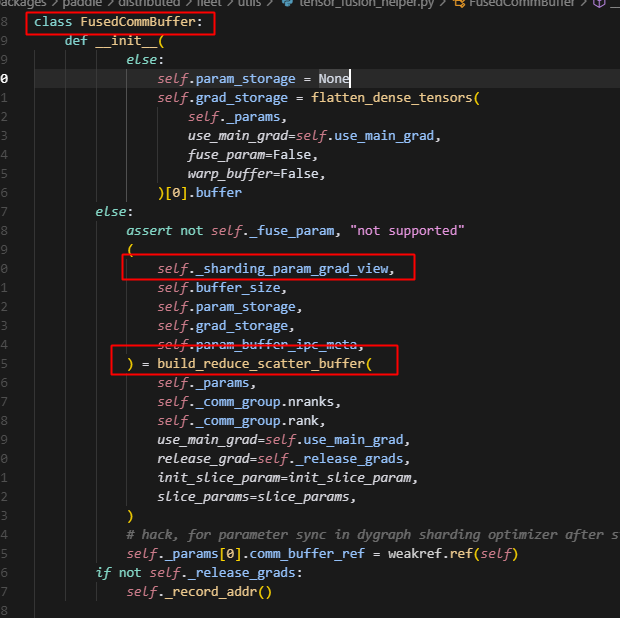

注意，这里每个FusedCommBuffer中的params同样不是全部的params，而是先根据color划分（这里的color其实可以是一些区分param的属性，比如moe等等），再根据group_size （固定值2**28）分组，得到多组params，这个和V1中是类似的，然后每一组params会创建一个FusedCommBuffer，对这组params进行sharding分片。
同时注意，此时的hook_action是reduce_scatter，因此实际会调用build_reduce_sactter_buffer函数；因此我们继续看build_reduce_sactter_buffer函数。

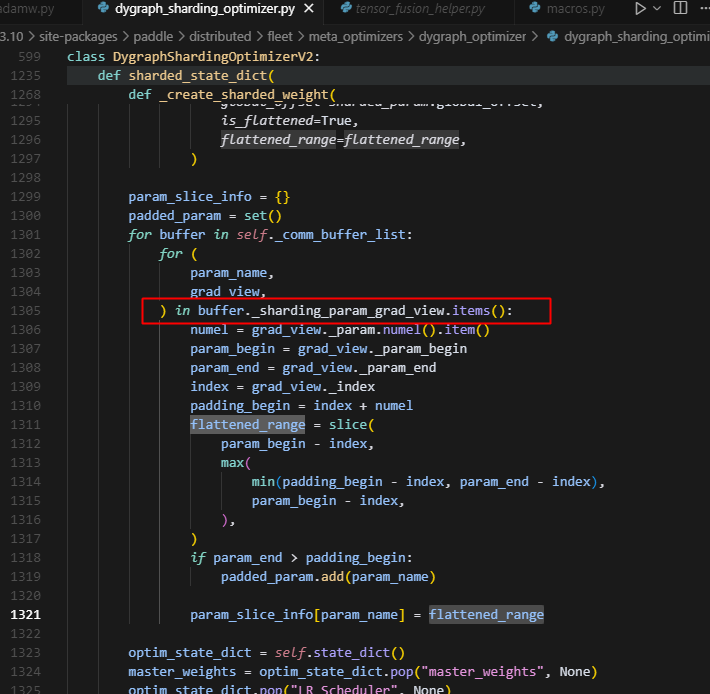

sharded_state_dict获 取param的分片信息，通过buffer的sharding_param_grad_view:(这里是shared_state_dict用到buffer信息，我们先看后文解析)
可以看到sharding_param_grad_view中保存了多个ShardingGradView实体，而每个ShardingGradView实体的信息，都能体现当前param的是如何被sharding到每个rank上的优化器上的，即其在param_buffer中的位置信息，因此我们利用这个信息，去获取每个param在当前rank上的切片信息（注意这里是opitimizer要更新的参数的切片信息，而不是对model的param做了切分，实际是复制了一份，可见后文介绍），即flattened_range。
2.build_reduce_scatter_buffer
param_buffer的含义:
这里首先用get_padded_size函数其实是和V1中差不多的功能，即获取param经过padding之后的大小，不过注意这里的align_size会乘以sharding_degree是为了后续参数可以均分到sharding_group中的每个rank上，这也是和V1最大的区别，V1中的FusedCommBuffer只处理当前sharding_rank对应的参数，而V2是会处理所有参数。
这里的padded_size右边大括号看着跟V1不一样，其实就是一个向上取整公式，当size整除align_size时，无需向上取证，（align_size-1)//align_size=0;而当size不整除时，余数+（align_size-1)//align_size=1，实现向上取整。
param_buffer即根据当前group所有的param创建的0矩阵，后续当前group所有的param都会以展平后的一维形状放在这个连续的内存空间上，同时与之对应的还有一个grad_buffer，概念是一致的，只不过一个存储的是param，另一个存储的是param对应的grad。而实际的分片逻辑，其实主要在ShardingGradView中，因此我们重点来看一下ShardingGradView。
3.ShardingGradView
这里先针对代码，详细介绍一下param在V2中做sharding的一个过程，后续会在图中讲解，因为整个核心逻辑实际就在ShardingGradView中，因此我们详细解读这个类。
这里的会根据整个param_buffer的大小，去分片，得到每个sharding_rank需要存储的param的大小
注意这里的param_begin会取param展平之后一维向量的起点位置index和当前rank的起点位置的最大值，所以可以注意到param_begin是会超过rank_end的。
而param_end，则会在经过padding后的param的结尾位置和rank_end中取最小值，因此param_end最大也不会超过rank_end，因此可以用param_begin和param_end的大小关系来判断当前的param是否属于当前的sharding_rank。
_get_padding函数主要是获取slice_param对应grad的padding部分（为了后续做padding_check——因为padding部分是要保证一直是全0，如果有非0元素，说明计算有问题）。因为_param_numel是不包含padding部分的，因此这里通过param的信息，获取了padding的长度，而_slice_param是包含padding的，所以用_slice_grad_numel的大小减去padding的长度就能获取其开始padding 的位置，最后截取padding的那部分数据。 _slice_grad_from_buffr函数是获取grad_buffer上，当前param的grad对应的片段，同时设置slice_grad。可以看到，self._slice_grad在初始化的时候，用的self.、_param_begin, self.、_param_end这一段，而这是经过了padding的大小（与slice_param对应），而返回的tem_grad其实对应了grad未padding的大小与param对应。 self._grad_buffer和self._param_buffer都是用paddle.zeros创建的全0矩阵，大小为当前param组所有param经过padded之后的大小的和。 _link_grad_to_buffer函数是将grad_buffer上当前param的grad片段赋值给self.param.grad，如果 有main_grad就赋值给main_grad，这里是浅拷贝，所以就和grad_buffer共享内存了。(这个操作主要是如果没有开启relese_grad时，才会调用，因为没有relese_grad，则上面讲到过，每次更新grad，其实就是会同步grad_buffer，就间接更新了param.grad)

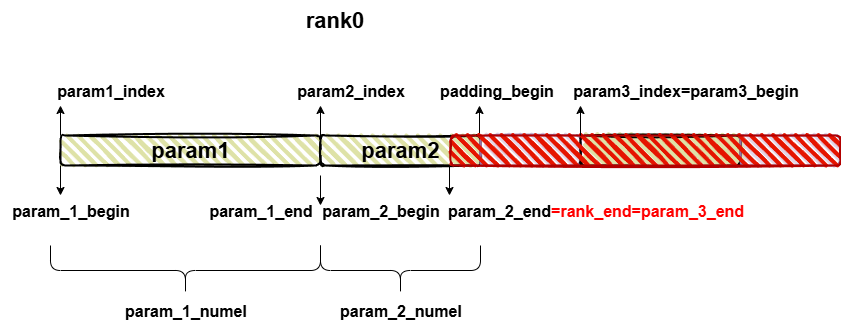

这里有一个逻辑图，如下所示：
如果设置了relese_grad，则其实在设置每个param的ShardingGradView时，并不会立刻将param.grad映射到grad_buffer的内存上取，而是在backward阶段，处理到该参数时，触发hook，将其grad映射到grad_buffer内存上，再做通信，并且通信结束后，会清除grad。
_share_param_buffer和fill_slice_param两个函数就是最主要的，他们都是做内存映射。
为什么有这里有两个内存映射？
前者是为了将当前的param映射到连续内存的param_buffer上，会使用_share_buffer_to操作，而该操作(我看了一下底层C++的实现)，会让param原来的内存引用技术减1，如果引用计数为0，则释放掉了原来的param内存。整个操作即，先将param进行flatten操作，紧接着将其值和属性进行赋值操作，最后让param指向原地址的指针，现在指向param_buffer,实现内存释放和内存共享。(注意这里的param是未经过padding的,且所有的param都会被放到param_buffer上，不仅仅是当前sharding_rank需要处理的参数。)
而后 者是针对slice_param = EagerParamBase(shape=[1], dtype=param.dtype) 使用做内存映射。slice_param在最开始的时候是未初始化的，会根据_param_begin和_param_end来截取param_buffer的片段，得到slice_buffer，紧接着slice_buffer会调用_share_buffer_to操作，和slice_param共享内存，而slice_param就会根据当前的rank的sharidng区间，来截断此时的param。注意这里直接用的param_begin,param_end，所以是会把padding部分也截取下来。
对应的self.param.main_grad和slice_param.main_grad也是上述区别。
之前的一个疑惑点：为什么已经把param映射到了param_buffer上，还要创建slice_param？不直接用param
其实就是为了对一个param_buffer上面的参数，做一个sharding的划分，并用slice_param表示划分后的参数，相当于建立一个sharding_view的视角的param。用于后续参数更新当中的实际计算，注意slice_param在分片时，参考的是param经过padding后的大小，注意，此时slice_param和param此时都指向的是param_buffer这片区间，因此后续更新后，对应部分的param数据也会同步更新。
并且由上图代码可以看到，只有has_effective_slice_param为True，即属于当前rank的optimizer的slice_param才会被填充，并用于后续的参数更新。
所有slice_param映射完成后,optimizer的参数列表被更新，且只有当前rank上需要处理的参数才会被填充，其余的slice_param都处于未初始化的状态。
并且一个非常重要的点，通过上述操作后，所有param的shape都变成一维了，即每一个slice_params此时都是展平的状态

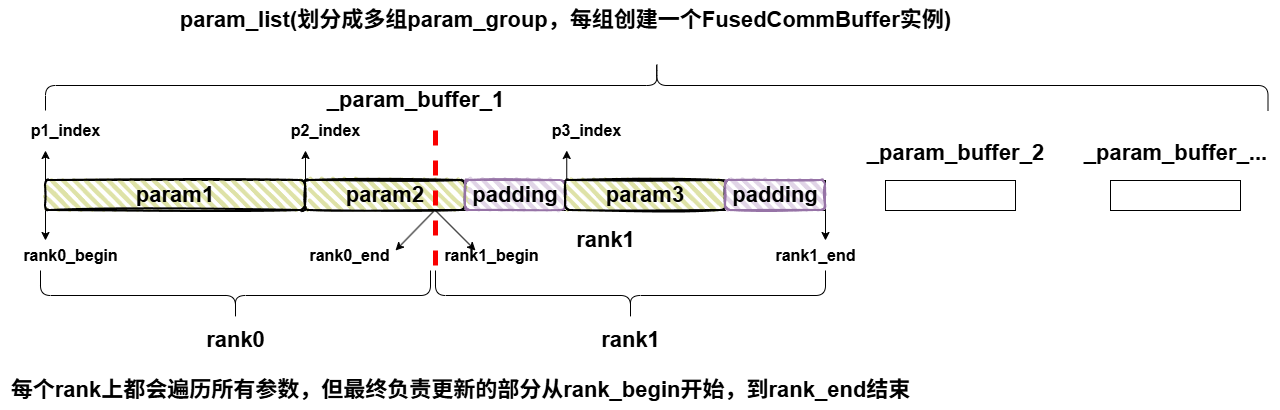

以下是opitmizer中的param在每个rank上的划分的一个详解图：
-f5505da835d898e3da279b7efa9acfb8.png)
可以看到，只要是不属于当前rank的切片，要么(1) param_begin > param_end；(2) param_end-index < 0。 则slice的star，end都取param_begin-index，做空切片，从而控制param_slice_info只保留自己rank上的param的有效切片信息。
注意一个问题，由于param只在边界被切分，因此其实很多param可能只出现在两个相邻的sharding_rank之间
4.其它重要函数
清除对应color的缓冲区
仅在ernie的fp8_quant中用到，该操作将会回收对应color组中的参数分配的param和param_buffer的内存。
参数同步
这里参数同步调用了buffer里的sync_params，使用的是all_gather通信，这也非常符合V2的特征，因为每个rank上，拿到的是整个group中的params的切片，所以可以直接使用ring算法，在rank间循环传递切片。
两种_all_gather_overlap_forward方法
方法1：（看代码逻辑不会再执行到这里，存在历史代码遗留问题）
这里的通信与计算overlap的逻辑是：一次性调用所有comm_buffer_list启动通信，而每个叶子节点的layers只需要等待自己需要的那部分param更新完成，即可做forward，无需等待其它的通信。
方法2：当前执行的逻辑
现在执行的逻辑，细粒度更高，会给每个buffer设置status状态，分为syncing、ready、shared，分别表示正在同步，同步结束和需要同步。一开始所有buffer都是sharded状态，并且会用第一个buffer作为启动项（这个操作猜测大概是建立通信上下文，做通信初始化，避免第一次通信时间长而造成的长等待），接着会给所有的叶子节点layer创建hook，而这个hook的主要操作是取出当前layer需要的param，找到这些param对应的buffer，发起一次通信，并等待。因此是以一个layer需要的param数，决定一次发起通信的数据量有多少。
对比两个方法
前者一次性发起全部通信，通信与计算完全重叠，没有bubble空间，时间较快，但是显存峰值较大，适合小批量训练。
后 者一次按需发起通信，即每次通信量有当前layer涉及到的参数决定，存在bubble，时间相对较慢，但是显存峰值大大降低，适合大规模的训练。
一点代码问题：
我觉得这里根本不会出现p.name in self.param2bucket的现象，不知道为什么这么设计。这里感觉完全不需要用bucket，就用param2buffer就行，因为单个rank上一定不会出现同一个param有多个buffer。
